Unsere Produkte

ClampOn – Wärme-/Kälte-/Durchfluss

(Gas & Druckluft auf Anfrage)

stationär

portabel

stationär

Superflow-U®

Mini-ClampOn

Produktinformationen Messstellen-Datenblatt

Mini-ClampOn-Lösungen
Einfach aufklemmen, keine Leitungstrennung, kein Stillstand
- voreingestellt auf Ihre Rohrdurchmesser und Messstellendaten
- geringer Montageaufwand
- kostengünstig
- kein Anlagenstillstand
- für fast alle Rohrmaterialien geeignet
Superflow-U® Typ Mini-ClampOn -10ºC bis +130ºC
Seite 035 Wärme- und Kältemengenerfassung
DN 15 - DN 70
Energiemanagement, Überwachung von Nah/Fernwärmenetzen, Überwachung von
Kälteanlagen, Messungen in der Kälteerzeugung

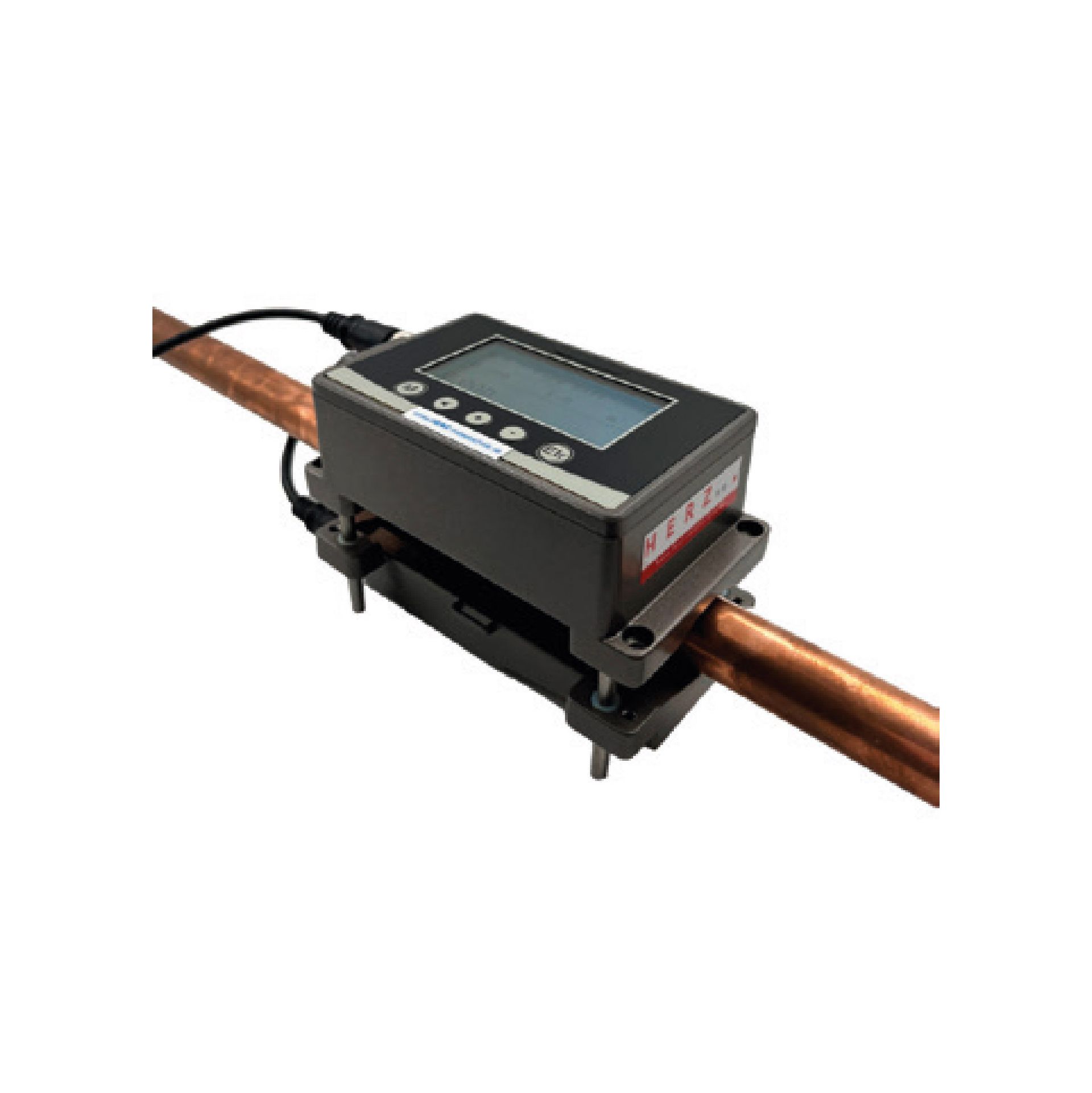

Waterflow-U® Mini-ClampOn Typ V (flexibel verstellbar) -10ºC bis +60ºC
Seite 036 Durchfl ussmessung - Einsatz als Wasserzähler und weiteren flüssigen Medien
DN 15 - DN 40 flexibel verstellbar

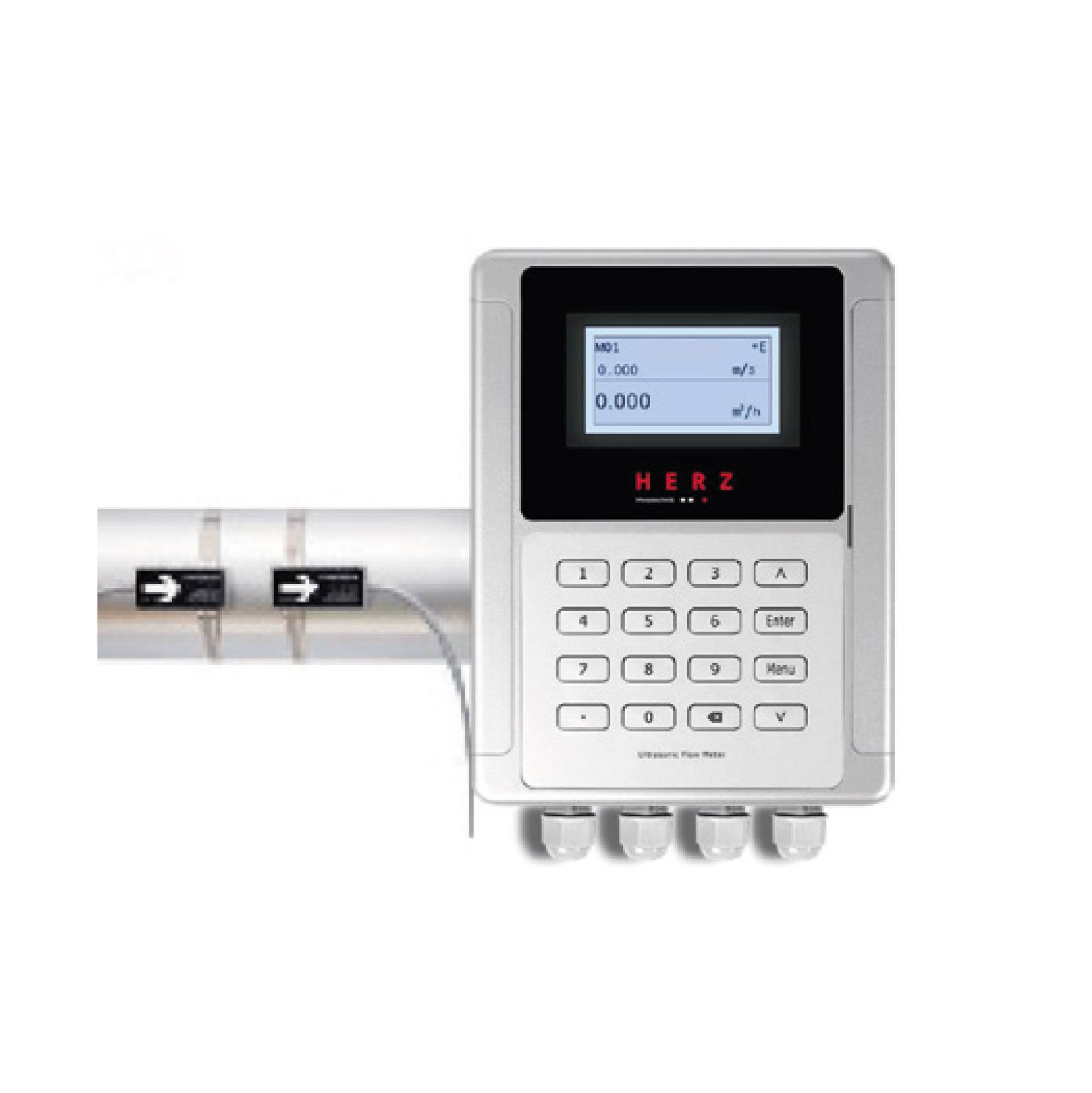

Waterflow-U® Mini-Split-ClampOn -40ºC bis +130ºC (+180ºC auf Anfrage)
Seite 037 Durchfl ussmessung vieler Medien (insbesondere geschützte Medien)
DN 25 - DN 1200
Kläranlagen Pumpenüberwachung und Pumpensteuerung
Produktionsanlagen in der Industrie
Waterflow-U® Mini-ClampOn Typ DR
Seite 038 Durchfl ussmessung
DN 8 - DN 80

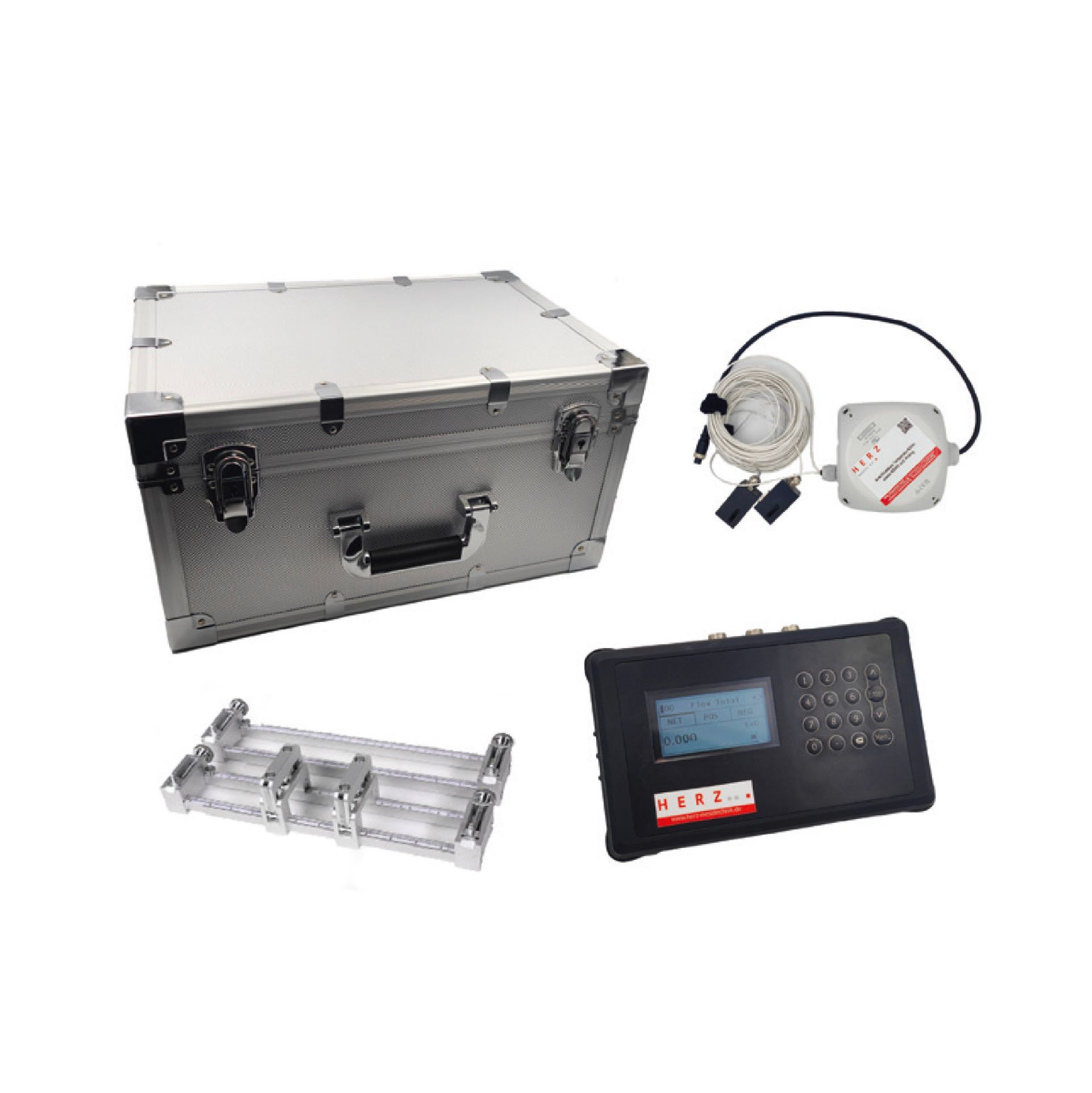

Ultraschall-Clamp-On-Messkoffer „Portable“ Typ ECO
Seite 039 portable Durchflussmessung
portable Energieerfassung in Heizungs- und KühlanlagenUltraschall ClampOn

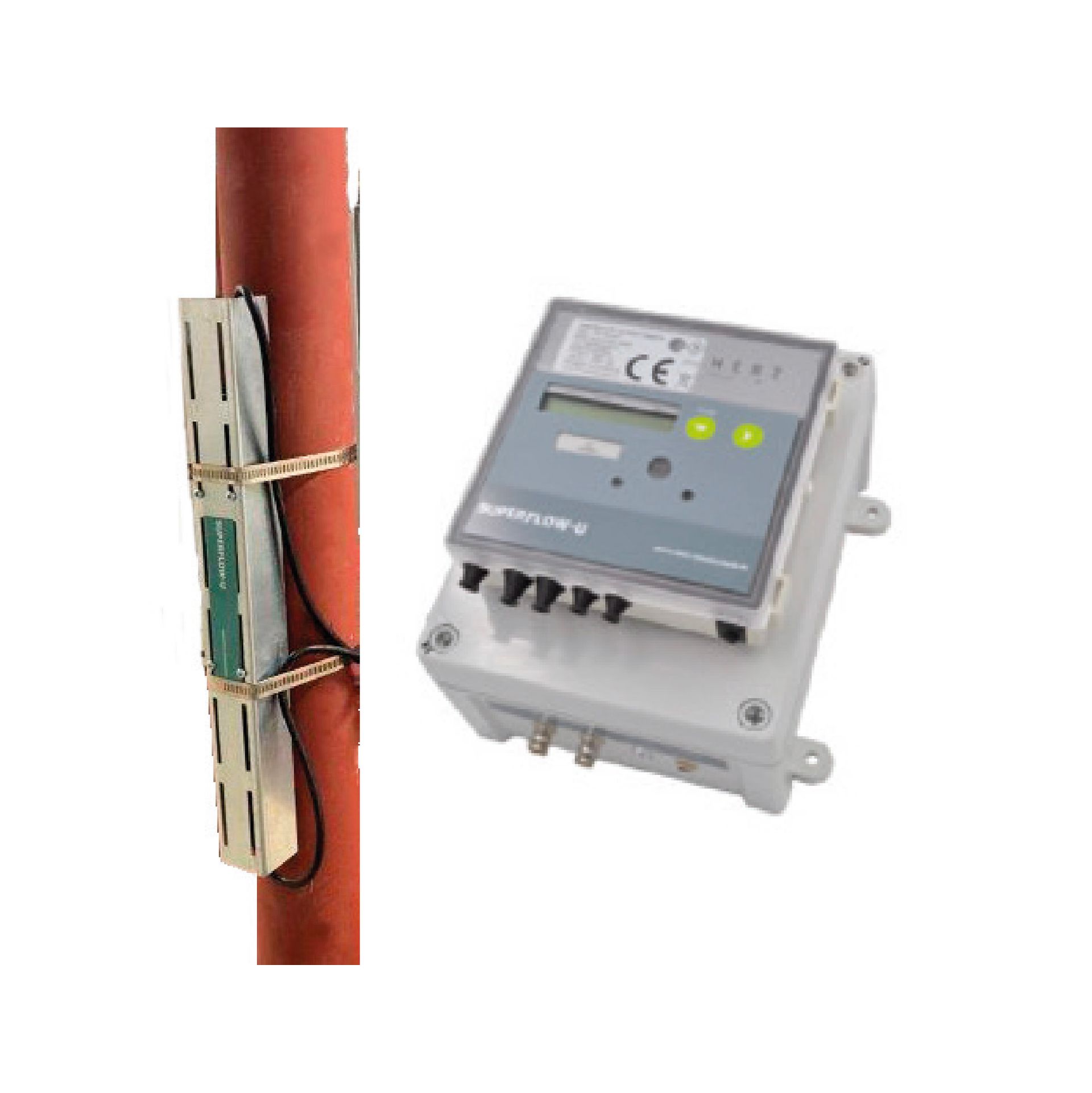

Superflow-U® Typ Mini-ClampOn - einfach aufschnallen! [ 035 ]
Superflow-U® Typ Mini ClampOn für Rohrgrößen DN 50 - DN 400 Temperaturbereich 0°C bis +130°C
inkl. Energierechner als fertig eingestelltes System (einfach Rohr- und Messstellendatenblatt aus-
füllen und zusenden), bestehend aus: 1 Montageschiene mit fertig voreingestellten Ultraschall-
wandlern, 1 Messumformerstation mit Energierechner, 1 Temperaturfühlerpaar (wahlweise Anle-
gefühlern oder zum Tauchhülseneinbau), fertig zusammengebaut und steckerfertig vorkonfiguriert,
Ultraschall-Gel 10ml, Spannbänder, Stromversorgung über 24 V DC (Steckernetzteil mitbestellen)
Durchflussbereich (ca) Rohrgröße DN Artikel-Nr. Artikel-Nr. Artikel-Nr. Preis/St./€
Hybrid Kälte Wärme
1,00 - 100 m³/h 15 - 80 16CM80 15CM80 14CM80
10,0 - 10.000 m³/h 50 - 700 16CM700 15CM700 14CM700
Anlegefühlerplatte V2A inkl. Spannband (2 Stück benötigt) 14CAP
Ultraschall Koppelpaste (10g) 14CKKD
Steckernetzteil 230 V/24 VDC 1A (25W) 53SN24DC25
M-Bus Modul 10LUMB
Impulsmodul (Ausgang E/V) 10LUIM
Modbus RTU Modul 10LUMOD
BACnet Modul 10LUBAC

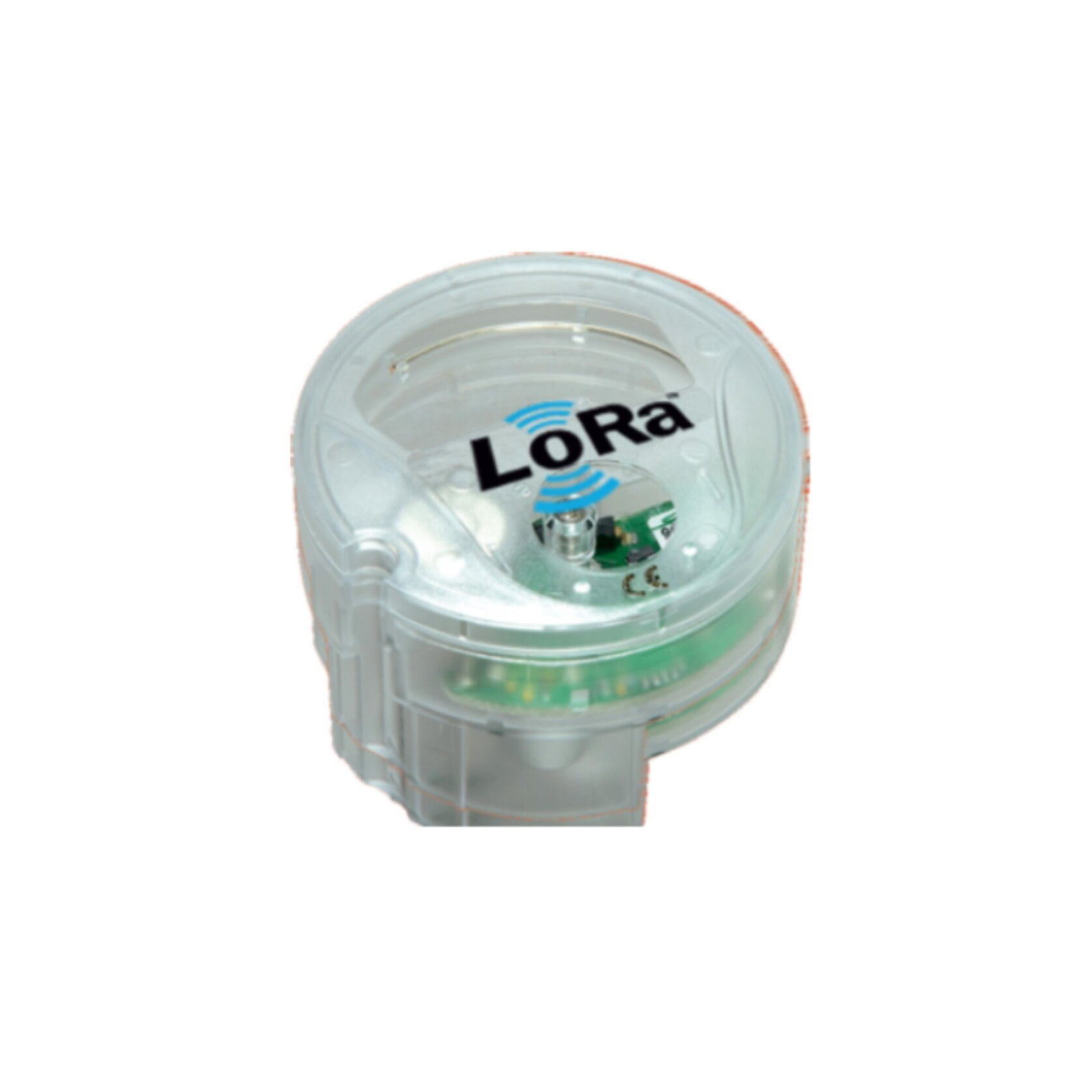

Funk LoRa WAN Modul 10LUFLR
Funk wM-Bus OMS Modul 10LUFOMS
Analog 0/4 - 20 mA Modul 10LUANA
Inbetriebnahme durch HERZ Messtechnik
Artikel-Nr. Preis/St./€
Vorbereitung - Datenaufnahme durch Herz Messtechnik (nach Aufwand min. 1 Std.) 66DAT
Inbetriebnahme durch Techniker (Vorarbeiten wie Abisolieren und Verlegen der Stromver-
sorgung und anderen Leitungen nicht enthalten, bauseitig)
66INBM
Anfahrtspauschale bis 100 km (ab Memmingen) 66FMIN
Anfahrtsmehrpreis ab 101 km inkl. Fahrzeit 66FKM
Wanddickenmessgerät für verschiedene Rohrmaterialien ab 1,2 mm Wandstärke 14CKWDM
Aufnahme Messstellendatenblatt - je Messstelle (Vorlage kostenlos) -
fertig vorverdrahtet
und eingestellt auf Ihr Rohrsystem eingestellt und fertig vorverdrahtet
Der Superfl ow-U® Mini-ClampOn ist mit geringem Aufwand, ohne die
Rohrleitung zu trennen, einfach zu installieren. Somit eignet sich das
System zum nachträglichen Einbau als Wärme-/Kälte-/Hybrid-Zähler
zur Energiemessung in Heiz- und Kühlanlagen, bei denen die Leitun-
gen nicht getrennt werden sollen.
Die Ultraschallwandler sind nach Ihren Rohr- und Messstellendaten an einer Montageschiene befestigt. Das Wand-
lerpaar wird nur noch mit Spannbändern und einer speziellen Ultraschallpaste am abisolierten und gereinigten Rohr
angebracht. Zusätzlich ist für die Energieerfassung ein Temperaturfühlerpaar enthalten. Die Anlegefühler werden eben-
falls am Rohr (Vor-/Rücklauf) befestigt. Durch verschiedene Module können Sie die Mini-ClampOn-Station mit fast jeder
GLT, jedem Datenlogger bzw. jeder Buszentrale verbinden.
Technische Änderungen sind vorbehalten/Alle Preise zzgl. der gesetzlichen MwSt.

.
